¿Qué magnetotérmicos instalar en cada circuito de casa según potencia y tipo de aparatos?

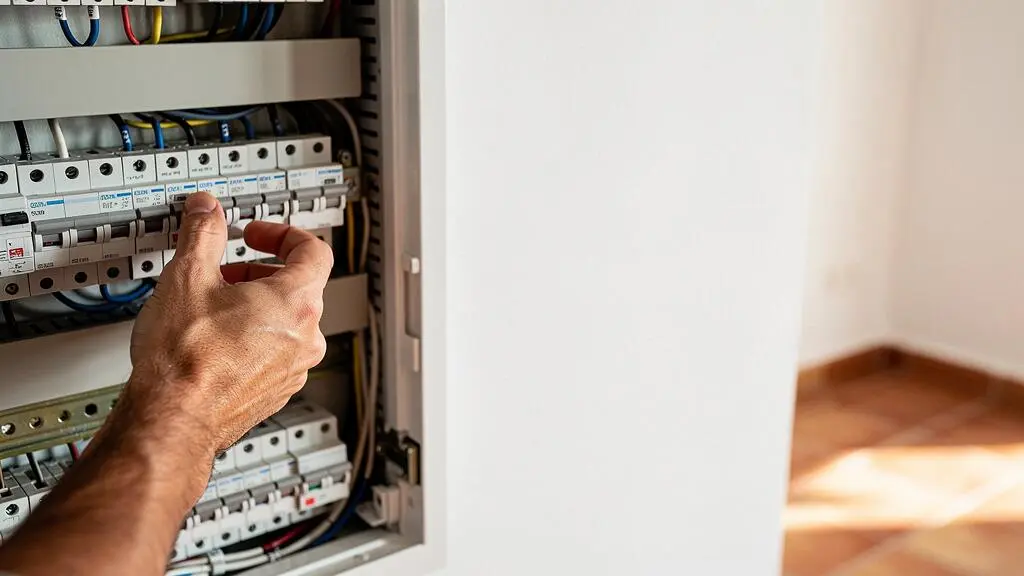

Abordar la renovación del cuadro eléctrico de una vivienda genera una duda fundamental: ¿qué magnetotérmico, o Pequeño Interruptor Automático (PIA), es el correcto para cada circuito? La creencia popular es que se trata de una simple tabla de correspondencias. Se asume que basta con conocer la potencia de los electrodomésticos para elegir un calibre en amperios. Sin embargo, esta visión simplista es la causa de innumerables problemas, desde disparos intempestivos hasta, en el peor de los casos, graves riesgos de seguridad.

La mayoría de guías se limitan a enumerar los circuitos básicos dictados por el Reglamento Electrotécnico para Baja Tensión (REBT), sin explicar la lógica subyacente. Pero si la verdadera clave no fuera simplemente cumplir una tabla, sino entender el porqué de cada elección para garantizar una protección real y duradera? El magnetotérmico no es un simple interruptor; es el árbitro inteligente que debe tomar una decisión en milisegundos: distinguir entre un pico de arranque normal de un motor y una sobrecarga peligrosa que podría incendiar el cableado. Su función es la coordinación de protecciones, un concepto crucial que a menudo se pasa por alto.

Este artículo va más allá de las listas normativas. Aquí desglosaremos el razonamiento técnico que exige el REBT para seleccionar no solo el calibre (10A, 16A, 25A), sino también la curva de disparo (C o D) y, fundamentalmente, cómo asegurar su perfecta simbiosis con la sección del cableado. El objetivo es capacitar tanto a propietarios informados como a instaladores para tomar decisiones seguras, eficientes y conformes a la normativa vigente en España.

Para abordar esta cuestión con la rigurosidad que merece, hemos estructurado este análisis en varias secciones clave. A continuación, exploraremos desde las diferencias fundamentales entre protecciones hasta los cálculos necesarios para dimensionar correctamente cada componente de su instalación eléctrica.

¿Qué diferencia hay entre un magnetotérmico y un diferencial en el cuadro?

Antes de seleccionar un calibre, es imperativo comprender la función de cada dispositivo en el cuadro eléctrico. Confundir un interruptor diferencial con un magnetotérmico es un error conceptual con graves implicaciones para la seguridad. Aunque visualmente puedan parecer similares, sus misiones son completamente distintas y no son intercambiables. El magnetotérmico es el guardián de la instalación, mientras que el diferencial es el guardián de las personas.

El magnetotérmico (PIA) tiene una doble función, de ahí su nombre. La parte «magnética» actúa de forma casi instantánea ante un cortocircuito (un pico de intensidad muy elevado y súbito), mientras que la parte «térmica» actúa más lentamente ante una sobrecarga (un consumo superior al nominal pero sostenido en el tiempo). En ambos casos, protege el cableado y los aparatos conectados a él. Por otro lado, el interruptor diferencial no mide la intensidad total, sino que compara la corriente que entra al circuito con la que sale. Si detecta una diferencia, por pequeña que sea (normalmente de 30 miliamperios), significa que hay una fuga a tierra. Esa fuga podría estar atravesando el cuerpo de una persona, por lo que el diferencial corta el suministro inmediatamente para salvarle la vida.

La siguiente tabla resume estas diferencias fundamentales para una comprensión clara de sus roles específicos dentro del cuadro eléctrico.

No entender esta distinción es un riesgo crítico. Un fallo en el aislamiento de un electrodoméstico no disparará el magnetotérmico, pero sí el diferencial. A la inversa, conectar demasiados aparatos a un mismo enchufe no activará el diferencial, pero sí debería activar el magnetotérmico para evitar que los cables se sobrecalienten. De hecho, la electricidad es una causa principal de fuegos en el hogar. Un estudio reciente revela que el 41,9% de los incendios mortales en viviendas españolas tienen un origen eléctrico, lo que subraya la importancia vital de una correcta protección.

¿Magnetotérmico de 16A o 20A para un circuito de tomas de cocina con cable de 2,5 mm²?

Esta es una de las dudas más frecuentes al diseñar o reformar la cocina. La normativa (ITC-BT-25 del REBT) establece que el circuito C2 para tomas de corriente de uso general y frigorífico debe usar cable de 2,5 mm² y estar protegido por un PIA de 16A. Sin embargo, la misma normativa contempla circuitos específicos para grandes consumidores en la cocina, como el C4 y el C5, que también usan cable de 2,5 mm² pero se destinan a aparatos concretos.

Entonces, ¿se puede usar un PIA de 20A en un cable de 2,5 mm²? La respuesta es sí, pero con condiciones. Un cable de 2,5 mm² de cobre, bajo condiciones normales de instalación (empotrado en tubo), tiene una intensidad máxima admisible cercana a los 21A. Por tanto, protegerlo con un PIA de 20A es técnicamente viable y proporciona un «margen de confort» para el uso simultáneo de varios pequeños electrodomésticos (tostadora, cafetera, microondas) sin provocar un disparo por sobrecarga. Sin embargo, esta decisión solo debe tomarse si se tiene la certeza absoluta de que todo el circuito, de principio a fin, utiliza cable de 2,5 mm². Si en algún punto se ha realizado una derivación o empalme con cable de 1,5 mm², instalar un PIA de 20A sería un grave error de seguridad.

Es crucial diferenciar también el uso de los circuitos C4 y C5, ambos con PIA de 16A o 20A y cable de 2,5mm², pero con destinos diferentes.

Para tomar la decisión correcta en los circuitos de cocina, es fundamental seguir un proceso de verificación metódico.

¿Cuándo usar un magnetotérmico curva C vs curva D en instalaciones residenciales?

Además del calibre (amperios), hay un segundo parámetro crucial en un magnetotérmico: la curva de disparo. Esta define la sensibilidad de la parte magnética del interruptor ante picos de corriente, como los que se producen al arrancar un motor. Una elección incorrecta de la curva puede provocar que el PIA salte continuamente sin que haya una avería real, o por el contrario, que no actúe con la rapidez necesaria ante un cortocircuito.

En el ámbito residencial, las curvas más comunes son la B, la C y la D:

• Curva B: Es la más sensible. Salta cuando la corriente instantánea es entre 3 y 5 veces la intensidad nominal. Se usa en circuitos muy específicos, como los que alimentan generadores o tienen longitudes de cable muy extensas, donde la impedancia es alta.
• Curva C: Es la curva estándar y la más utilizada en viviendas y oficinas. Salta con una corriente entre 5 y 10 veces la nominal. Es ideal para la mayoría de aplicaciones de alumbrado y tomas de corriente, y es compatible con el arranque de electrodomésticos comunes (frigorífico, lavadora, TV).
• Curva D: Es la menos sensible. Salta con una corriente entre 10 y 20 veces la nominal. Su uso se reserva para circuitos que alimentan cargas con picos de arranque muy elevados, como motores de gran potencia, compresores de aire acondicionado, bombas de agua o transformadores.

La siguiente tabla detalla los rangos de disparo y los usos típicos para cada curva, proporcionando una guía clara para su selección.

En una instalación doméstica estándar, la práctica totalidad de los PIAs serán de curva C. Usar una curva B podría provocar disparos al encender un simple aspirador. Por el contrario, instalar un magnetotérmico de curva D en un circuito de alumbrado sería un error de seguridad, ya que su baja sensibilidad podría no proteger adecuadamente ante un cortocircuito franco en una bombilla. La curva D solo se justifica si un aparato específico (como una bomba de piscina o una unidad de climatización centralizada) provoca disparos repetidos en un PIA de curva C al arrancar. En ese caso, y solo en ese, se podría sustituir por un curva D del mismo calibre.

La trampa de poner un magnetotérmico de 25A en un cable de 1,5 mm² que solo admite 15A

Este es uno de los errores más peligrosos en una instalación eléctrica: el sobredimensionamiento de la protección. Ocurre cuando, ante disparos repetidos, la «solución» fácil es cambiar el magnetotérmico por uno de mayor calibre sin verificar la sección del cable. El razonamiento detrás de esta práctica es erróneo: se piensa que un PIA más «fuerte» solucionará el problema, cuando en realidad lo que hace es anular la protección y crear un riesgo oculto de incendio.

La función principal de un magnetotérmico es proteger al cable. Cada sección de cable tiene un límite térmico, una intensidad máxima que puede soportar de forma continua sin que su aislamiento se degrade por el calor (efecto Joule). Por ejemplo, un cable de 1,5 mm² tiene una intensidad admisible de unos 15A. Si lo protegemos con un PIA de 10A (como en el circuito de alumbrado C1), estamos seguros. Si por ese cable circulan 12A, el PIA no saltará, pero el cable lo soportará sin problemas. Si circulan 18A, el PIA de 10A saltará por sobrecarga, protegiendo el cable.

Ahora, imaginemos que en ese circuito con cable de 1,5 mm² instalamos un PIA de 25A. Si por cualquier motivo la corriente sube a 20A, el magnetotérmico no actuará, ya que está muy por debajo de su umbral. Sin embargo, el cable de 1,5 mm² estará soportando una corriente para la que no está diseñado. Empezará a calentarse, su aislamiento de PVC se ablandará, se derretirá y, finalmente, puede provocar un cortocircuito y un incendio. En esta situación, el cable se ha convertido en el fusible de la instalación, el eslabón más débil.

El subdimensionamiento de los conductores es una causa frecuente de incidentes. Datos técnicos indican que el 18% de los problemas eléctricos en España se relacionan con un dimensionamiento incorrecto de los cables, lo que evidencia la criticidad de esta coordinación. Nunca, bajo ninguna circunstancia, el calibre del PIA debe ser superior a la intensidad máxima que admite el cable que protege.

¿Por qué salta el magnetotérmico de la cocina cada vez que usas el horno y el microondas?

Este escenario es un clásico diagnóstico de sobrecarga. Cuando un magnetotérmico salta de forma recurrente al conectar aparatos de alto consumo, rara vez se debe a un defecto del propio PIA. Lo más probable es que la suma de las potencias de los aparatos que funcionan simultáneamente esté superando la intensidad nominal para la que está calibrado el circuito. Realizar un diagnóstico metódico es clave para encontrar la causa raíz.

El primer paso es calcular la demanda de corriente. La potencia (en vatios, W) se relaciona con la intensidad (en amperios, A) mediante la fórmula I = P / V. Con una tensión de red de 230V en España, un magnetotérmico de 16A puede suministrar una potencia máxima de 16A * 230V = 3.680W. Un horno eléctrico moderno puede consumir 2.500W y un microondas unos 1.200W. Si ambos están en el mismo circuito de 16A, su consumo simultáneo (2.500W + 1.200W = 3.700W) supera ligeramente la capacidad del PIA, provocando su disparo por la parte térmica tras unos minutos de funcionamiento.

Para identificar el origen del problema, se puede seguir un árbol de diagnóstico sencillo:

• Suma de potencias: Revisa las etiquetas de especificaciones de los aparatos implicados, suma sus potencias en vatios y compárala con la capacidad del magnetotérmico (10A ≈ 2.300W, 16A ≈ 3.680W, 20A ≈ 4.600W, 25A ≈ 5.750W).
• Prueba individual: Desconecta todos los aparatos del circuito y prueba cada uno por separado. Si uno de ellos hace saltar el PIA de inmediato, ese aparato podría tener un cortocircuito interno.
• Verificación de circuitos: Comprueba si el horno y el microondas comparten el mismo circuito. Según la ITC-BT-25, el horno y la vitrocerámica deben tener su propio circuito dedicado (C3), con cable de 6 mm² y un PIA de 25A. El resto de tomas de la cocina (C5) usan otro circuito, normalmente de 16A con cable de 2,5 mm². Si el horno se ha conectado incorrectamente a este último, la sobrecarga está garantizada.

La solución a menudo no pasa por cambiar el magnetotérmico, sino por reorganizar las cargas o adecuar la instalación a la normativa, creando los circuitos independientes que sean necesarios para los grandes consumidores.

¿Qué magnetotérmicos y diferenciales necesita tu cuadro según el REBT actual?

El cuadro eléctrico de una vivienda moderna ha evolucionado más allá de los cinco circuitos básicos (C1 a C5) que define la electrificación básica. El REBT, en su ITC-BT-25, contempla una electrificación elevada para viviendas con necesidades energéticas superiores, así como circuitos adicionales para nuevas tecnologías como la domótica o la recarga de vehículos eléctricos.

Saber si una vivienda requiere electrificación elevada es el primer paso. La normativa lo exige en los siguientes casos:

• Cuando la superficie útil de la vivienda es superior a 160 m².
• Cuando existe una previsión de sistemas de calefacción eléctrica, aire acondicionado centralizado o una potencia contratada superior a 9.200W.
• Cuando se instalan sistemas de automatización y gestión técnica de la energía (domótica).
• Cuando se prevé la recarga de vehículos eléctricos.

Si se cumple alguna de estas condiciones, el cuadro deberá incluir, además de los C1 a C5, circuitos adicionales (del C6 al C13), cada uno con su magnetotérmico específico. Por ejemplo, el circuito C11 está destinado a la domótica, mientras que el C13 es exclusivo para la recarga del vehículo eléctrico y, según la ITC-BT-52, requiere un diferencial propio, a menudo de Tipo A o F para proteger contra corrientes de fuga con componente continua.

La siguiente tabla muestra algunos de los circuitos adicionales más relevantes que contempla la normativa actual para una instalación moderna y completa.

Por lo tanto, un cuadro eléctrico moderno y conforme al REBT actual no es una configuración fija. Es un diseño a medida que debe anticipar las necesidades energéticas de la vivienda. Cada nuevo circuito requerirá su propio PIA, dimensionado según la carga que vaya a alimentar y el cableado utilizado, y deberá estar protegido por un interruptor diferencial adecuado, recordando no agrupar más de cinco PIAs por diferencial.

¿Por qué un cable de 1,5 mm² no puede alimentar un circuito de cocina de 5000 W?

Esta pregunta ilustra perfectamente el concepto de límite térmico del conductor. Un cable eléctrico no es una tubería por la que puede pasar una cantidad infinita de corriente; es una resistencia que se calienta al paso de los electrones. Utilizar un cable de sección insuficiente para una carga elevada es una de las causas directas de incendios de origen eléctrico.

Hagamos el cálculo. Una carga de 5.000 W en una red de 230V demandará una intensidad de corriente de I = 5000 W / 230 V ≈ 21,7 A. Ahora, consultemos la capacidad de un cable de 1,5 mm². Según el REBT y las tablas de los fabricantes, la intensidad máxima admisible para un cable de 1,5 mm² de cobre instalado bajo tubo empotrado en pared es de aproximadamente 15 A. Claramente, los 21,7 A que demanda la carga superan con creces la capacidad del cable.

¿Qué ocurre en la práctica? Al circular una corriente casi un 50% superior a su límite, el cable se sobrecalentará de forma extrema y rápida. El aislamiento plástico (PVC) que lo recubre no está diseñado para soportar esa temperatura, por lo que se deformará, se derretirá y podría llegar a inflamarse. Este sobrecalentamiento es una de las principales causas de ignición en las instalaciones eléctricas domésticas. Los datos son alarmantes: solo en 2024, se registraron 19.411 incendios en viviendas en España, y una parte significativa de ellos tiene su origen en fallos de la instalación eléctrica.

Para alimentar una carga de 5.000 W (21,7 A), la sección mínima requerida sería de 4 mm², cuya intensidad admisible es de unos 25 A. Este circuito debería estar protegido por un PIA de 25 A. De hecho, esta configuración se asemeja a la del circuito C3 (cocina y horno), que el REBT estandariza con un cable de 6 mm² y un PIA de 25 A, proporcionando un margen de seguridad adicional. Ignorar esta correspondencia fundamental entre potencia, intensidad y sección es una negligencia con consecuencias potencialmente catastróficas.

¿Qué sección de cable usar en cada circuito eléctrico de casa según potencia y longitud?

Hemos establecido que la sección del cable debe ser adecuada a la intensidad que va a circular. Sin embargo, hay un segundo factor que a menudo se ignora en instalaciones domésticas: la longitud del circuito. A mayor distancia entre el cuadro eléctrico y el punto de consumo, mayor es la resistencia del cable, lo que provoca un fenómeno conocido como caída de tensión.

La caída de tensión significa que el voltaje que llega al aparato es inferior al que sale del cuadro. Si esta caída es excesiva, los aparatos pueden funcionar mal, sus motores pueden sufrir y las luces pueden parpadear o lucir con menos intensidad. El REBT establece límites muy claros para este fenómeno, que no deben superarse para garantizar la calidad del suministro. Introducir este factor en el cálculo es esencial para un dimensionamiento profesional.

Como se muestra en la tabla siguiente, los límites varían según el tipo de circuito, siendo más estrictos para el alumbrado.

Para asegurar una instalación de calidad, el REBT establece límites máximos de caída de tensión, un factor que depende de la longitud y sección del cable, como se detalla en esta guía técnica sobre el cálculo de conductores.

En la práctica, para circuitos cortos dentro de una vivienda estándar (menos de 20-25 metros), el cálculo por intensidad suele ser suficiente. Pero si se trata de alimentar una toma en un jardín, un taller en el fondo de una parcela o una bomba de piscina lejana, el cálculo por caída de tensión se vuelve prioritario. Puede darse el caso de que para una carga de 10A (que requeriría 1,5 mm² por intensidad), la longitud del circuito obligue a instalar un cable de 4 mm² o incluso 6 mm² para no superar el 5% de caída de tensión. El procedimiento correcto es siempre calcular la sección por ambos métodos (intensidad y caída de tensión) y elegir la sección mayor de las dos.

Para un dimensionamiento correcto que tenga en cuenta la longitud, sigue estos pasos:

• Paso 1: Cálculo por intensidad: Determina la sección mínima necesaria para soportar la corriente de la carga (ej. 16A -> 2,5 mm²).
• Paso 2: Cálculo por caída de tensión: Utiliza la fórmula correspondiente (que incluye longitud, potencia y resistividad del cobre) para calcular la sección necesaria para mantener la caída de tensión por debajo del 3% o 5%.
• Paso 3: Selección final: Compara los dos resultados y elige siempre la sección de cable más grande. Esto garantiza que el cableado es seguro tanto térmica como eléctricamente.

Para asegurar que su instalación eléctrica no solo cumple con la normativa, sino que ofrece la máxima seguridad y eficiencia, el siguiente paso lógico es realizar una auditoría completa de su cuadro eléctrico, verificando la correspondencia entre cada PIA, la sección del cableado y el uso del circuito. Ante la duda, la consulta con un instalador electricista autorizado es siempre la mejor inversión.
